Ishaller · nye anlegg og rehabilitering
Innendørs kunstisbaner
En god ishall starter med brukerne og driftsplanen. Vi prosjekterer og bygger isanlegg for klubber, kommuner og utbyggere, med isflate, kjøling og baneutstyr tilpasset aktivitetene. Hallen skjermer isen mot været og gir grunnlag for en planlagt issesong.
Nybygg · Rehabilitering · Drift og service
Behov før løsning
Hvem skal bruke hallen, og hvordan skal den drives?
Trening, konkurranse og publikumsskøyting stiller ulike krav. Banemål og utforming velges etter aktivitet, konkurransenivå og gjeldende regler for den aktuelle idretten. For et eksisterende anlegg starter vurderingen med tilstanden på isflate, rørsystem, kjøleanlegg og bygg. Deretter kan vi avklare hva som bør beholdes, oppgraderes eller skiftes.
01
Bruk og kapasitet
Kartlegg klubber, skolebruk og publikum. Avklar aktivitetenes behov for is, garderober, tribuner og tilgjengelighet før banemål og hallprogram fastsettes.
02
Planlagt issesong
Bestem når hallen skal ha is, og hvordan pauser og arrangementer skal håndteres. Driftsplanen påvirker kjølebehov, bemanning, vedlikehold og energibudsjett.
03
Bygg og tekniske grensesnitt
Samordne isflaten med konstruksjon, ventilasjon, avfukting, elektro og sikkerhet. Hallklimaet påvirker både iskvaliteten og fuktbelastningen på bygget.
04
Praktisk isdrift
Planlegg maskinport, kjøreveier, vannforsyning og håndtering av isspon. Driftspersonellets tilgang til utstyr og teknikk bør være en del av tegningene.
Isflaten og systemene rundt
Teknikken skal fungere som ett anlegg
Kjøleanlegg, baneoppbygging og hallklima må dimensjoneres samlet. Vi avklarer systemvalg og leveransegrenser med byggherre og rådgivere, slik at teknikken kan driftes og vedlikeholdes gjennom anleggets levetid.
- Isrør og baneoppbygging
- Rørfelt, samlestokker og tilførselsrør utformes for den aktuelle isflaten. Underlag, isolasjon, dekke og toleranser prosjekteres sammen med konstruksjon og grunnforhold. Rørsystemet kontrolleres før det bygges inn.
- Kuldemedium og kuldebærer
- Ammoniakk (NH₃) og CO₂ er kuldemedier som kan brukes i kjøleanlegget. I et indirekte system sirkulerer en egen kuldebærer i banerørene. Valget av system, væske og materialer må vurderes samlet.
- Klima og varmegjenvinning
- Ventilasjon og avfukting tilpasses hallens bruk og fuktbelastning. Mulig varmegjenvinning vurderes mot faktiske varmebehov, temperaturnivåer og driftstid. Energigevinsten må beregnes for prosjektet.
- Frostsikring og sikkerhet
- Undervarme under isolasjonen kan beskytte grunnen mot frost og telehiv. Behov og styring prosjekteres særskilt. Vant, beskyttelse og porter velges etter bruken av banen og relevante sikkerhetskrav.
Prinsipp for indirekte kjøling
Fra virkelige anlegg
Se arbeidet i praksis.
Prosjektbilder og arbeidsbeskrivelser gir et konkret grunnlag for å diskutere løsninger på deres bane.

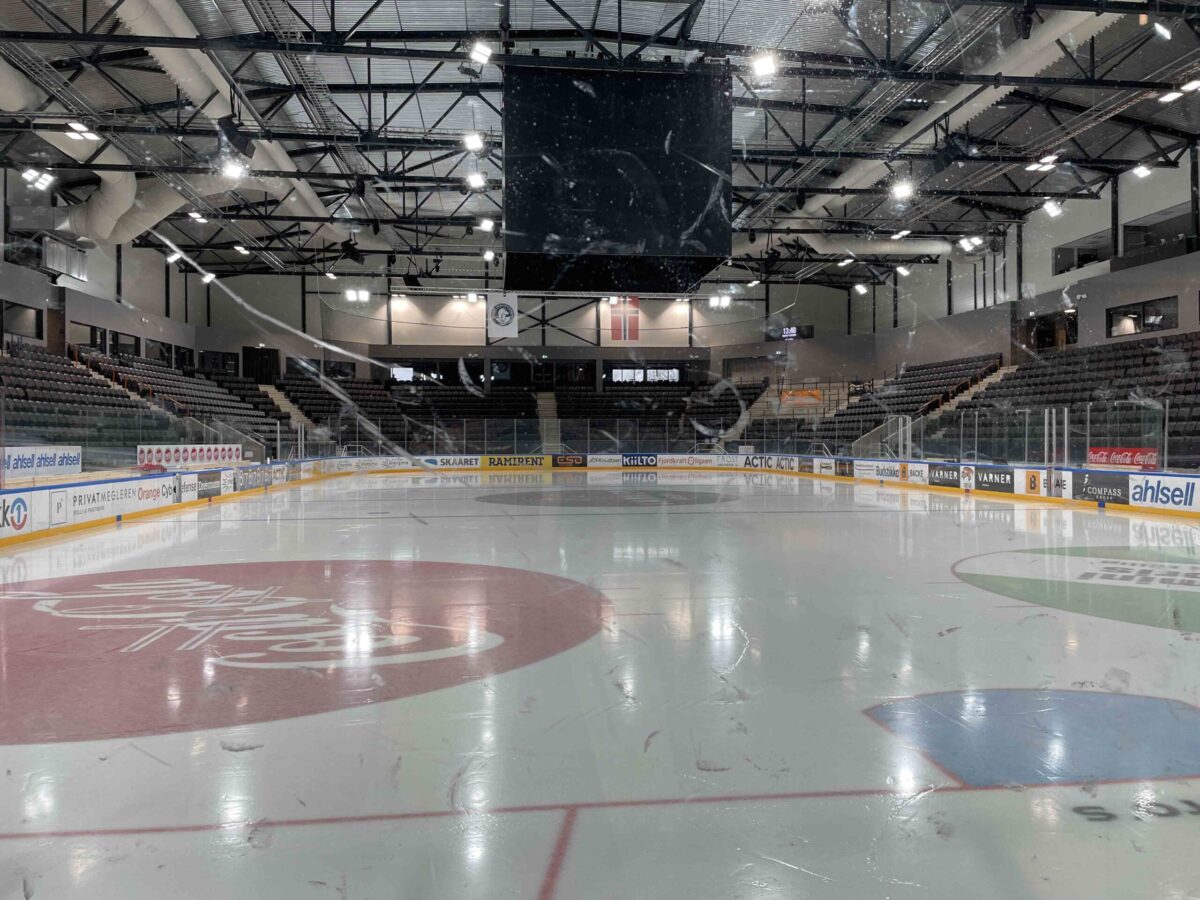

Varner Arena
Ishallreferanse med kunstisbane og vant. Prosjektbildene viser isflaten og arbeider i hallen, og gir et konkret utgangspunkt for dialog om et nytt isanlegg.
Sonja Henie ishall
Hall tilrettelagt for kunstløp og kortbane. Referansen viser hvordan aktivitetene kan gi andre premisser for hall og isflate enn en ishockeyarena.
Moss telthall
Kunstisbane i Barne- og Ungdomsishallen på Ørejordet i Moss. Prosjektbildene viser banebygging i telthall og arbeidet med isflaten.
Fra grunnlag til gjennomføring
Start med riktige avklaringer.
Send hallprogram, tegninger og ønsket bruk. For rehabilitering er dokumentasjon av eksisterende systemer og kjente driftsproblemer særlig nyttig. Vi bruker grunnlaget til å avklare løsninger, ansvar og videre prosjektering. Før gjennomføring bør omfang, fremdrift, kontrollplan og dokumentasjon være definert.
- 01
Avklar bruken
Aktiviteter, areal, driftsperiode og ansvar kartlegges.
- 02
Undersøk anlegget
Grunnforhold, konstruksjon og teknisk infrastruktur vurderes.
- 03
Samordne løsningen
Tegninger, leveranseomfang, budsjett og entreprisegrenser avklares.
- 04
Planlegg drift og overlevering
Prøving, dokumentasjon, opplæring og oppfølging inngår i grunnlaget.
Før vi snakkes
Vanlige spørsmål.
Et godt prosjektgrunnlag gjør neste steg enklere. Her er noen av avklaringene vi ofte begynner med.
Må en ishall ha én bestemt banestørrelse?
Nei. Mål og utforming bestemmes av aktivitetene og kravene som gjelder for ønsket konkurransenivå. Publikumsskøyting, trening, ishockey, kunstløp og curling må vurderes ut fra sine behov.
Kan hallen ha is hele året?
En hall gir mulighet til å planlegge en lang issesong. Årsdrift må inngå i dimensjonering og driftsbudsjett, med plass til vedlikehold og eventuelle arrangementer. Overbygg alene er ingen garanti for kontinuerlig drift.
Kan vi rehabilitere uten å skifte hele anlegget?
Det avhenger av tilstanden og hva den nye løsningen skal prestere. Dekke, rør, kjøleanlegg og styring undersøkes før gjenbruk besluttes. En tilstandsvurdering gir grunnlag for å sammenligne tiltak.
Hva bestemmer investering og driftskostnad?
Isflate, hallprogram, grunnforhold, tekniske systemer og leveranseomfang påvirker investeringen. Issesong, energipriser, bemanning og vedlikehold påvirker driften. Et prosjektbudsjett må bygge på avklarte forutsetninger.
// FAGGRUNNLAG FOR ANLEGGET
Bygging og drift av ishall
Når dere skal bygge eller rehabilitere en ishall, må isflate, kjøleanlegg, inneklima og publikumsflyt fungere sammen. Fagartiklene gir grunnlag for krav, tekniske avklaringer og løpende drift.
Bygge ishall
En ishall skal romme aktivitet, publikum og teknisk drift gjennom mange sesonger. Planlegg disse funksjonene sammen før byggets geometri og tekniske løsninger låses.
Les fagartikkelen ↗
FAGGUIDEKjøleanlegg i ishall
Kjøleanlegget fører varme bort fra isflaten. For å forstå drift og energibruk må maskinrom, kuldebærer, rørfelt og regulering leses som ett system.
Les fagartikkelen ↗
FAGGUIDEAvfukting og inneklima
Tåke, kondens og rim kan gjøre isdriften mer krevende. Undersøk luft, kalde flater og bruksforhold sammen før dere bestemmer hva som skal endres i avfukting eller ventilasjon.
Les fagartikkelen ↗
Teknisk dialog
La oss avklare isanlegget i hallen
Send tegninger, brukerbehov og prosjektstatus. Vi tar en teknisk gjennomgang av ny hall eller rehabilitering og avklarer grunnlaget for neste steg.
Faglig grunnlag
De generelle systemforklaringene bygger på IIHFs veiledere. Prosjektomtaler bygger på Isbaneteknikks referansearkiv. Tekniske valg og dimensjoner fastsettes for det enkelte anlegget.
