Undervarme · kunstis
Frostbeskyttelse under kunstisbanen.
Undervarme under isolasjonen skal motvirke frost og telehiv i undergrunnen. Løsningen planlegges sammen med grunnforhold, banekonstruksjon og drift.
Undergrunnen
Kjøling kan påvirke mer enn isflaten.
Langvarig kjøling kan gradvis kjøle ned grunnen. Frost i fuktige, telefarlige masser kan gi telehiv og bevegelse i konstruksjonen.
Grunnforhold
Massene og vannforholdene er del av vurderingen av frost og telehiv.
Banekonstruksjon
Isolasjon og rørplassering må samordnes med banedekke og undergrunn.
Varmetilførsel
Undervarmen må ha en kilde og regulering som passer banens drift.
Ulike funksjoner
Kjølerør over. Frostbeskyttelse under.
I en typisk isolert kunstisbane ligger undervarmen under isolasjonen. Kjølerørene i banedekket og undervarmen har hver sin oppgave.
Nybygg og rehabilitering
Start med konstruksjonen og driften.
Undervarmen må kunne vurderes og følges opp sammen med resten av anlegget.
-
Kartlegg forholdene
Samle banetype, driftstid, grunnforhold og tilgjengelige tegninger.
-
Samordne plan og snitt
Avklar undervarme, isolasjon og banedekke med øvrige leveranser.
-
Planlegg forsyning og måling
Vurder varmekilde, krets, styring og målepunkter. Avklar eventuell alternativ forsyning.
-
Dokumenter før tildekking
Knytt plassering, merking, bilder og prøving til kretsene. Overlever tegninger og driftsgrunnlag.

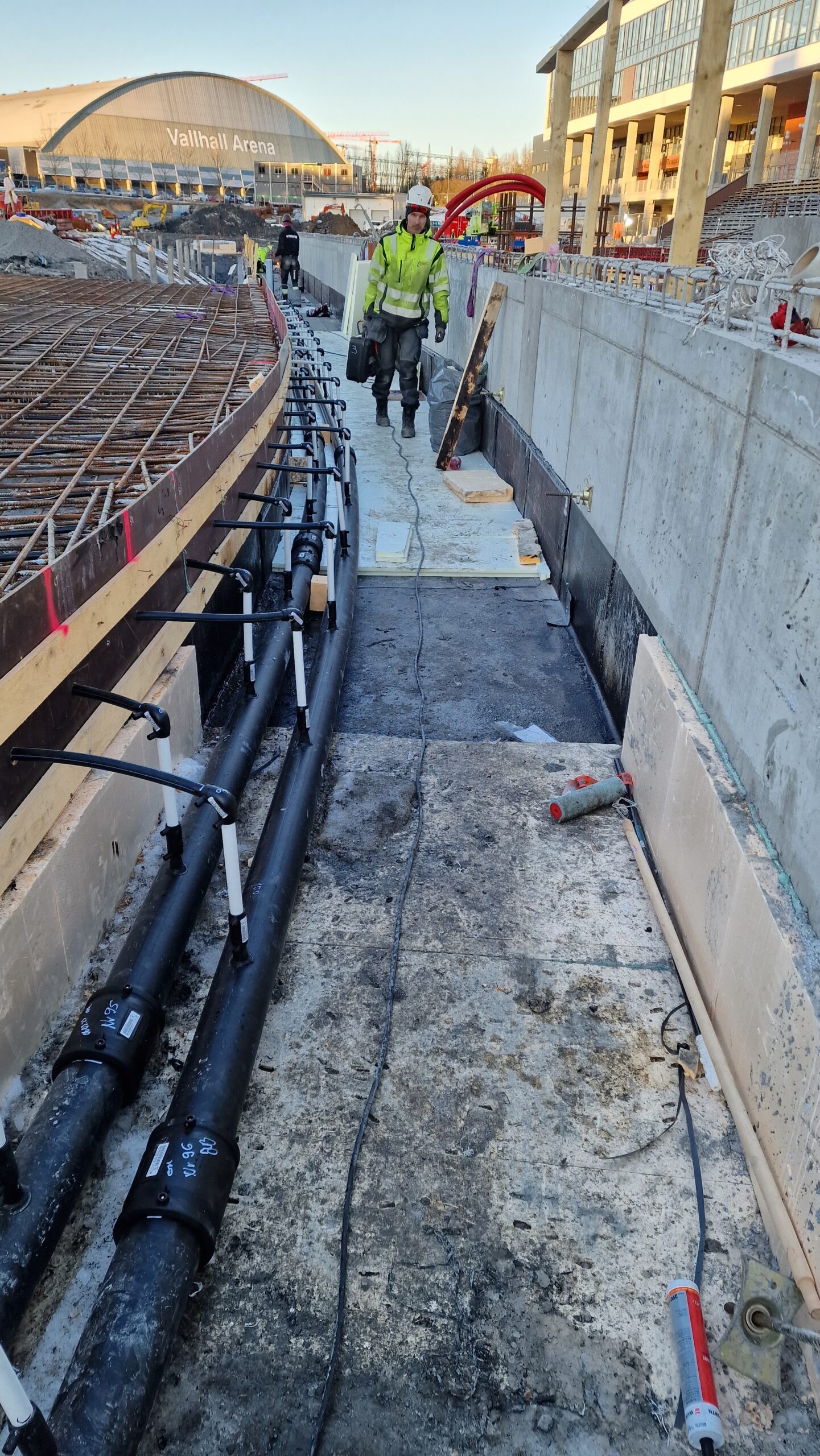

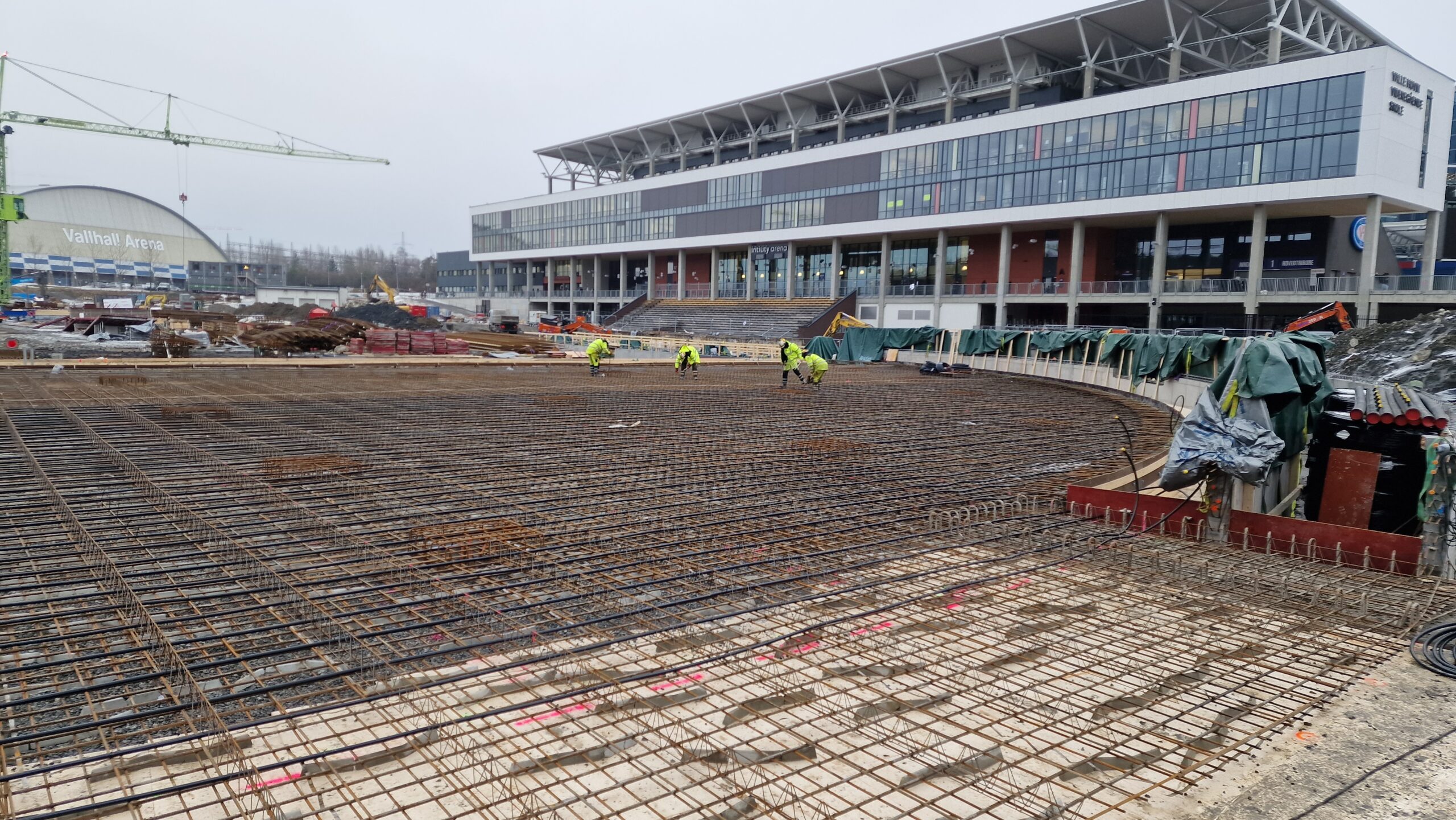

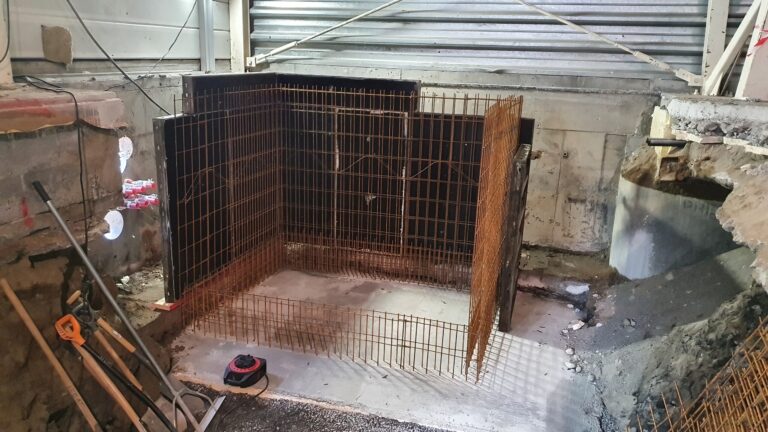

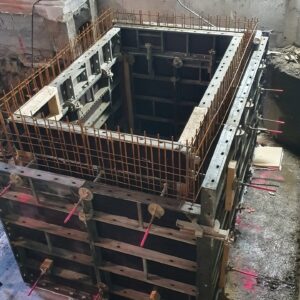

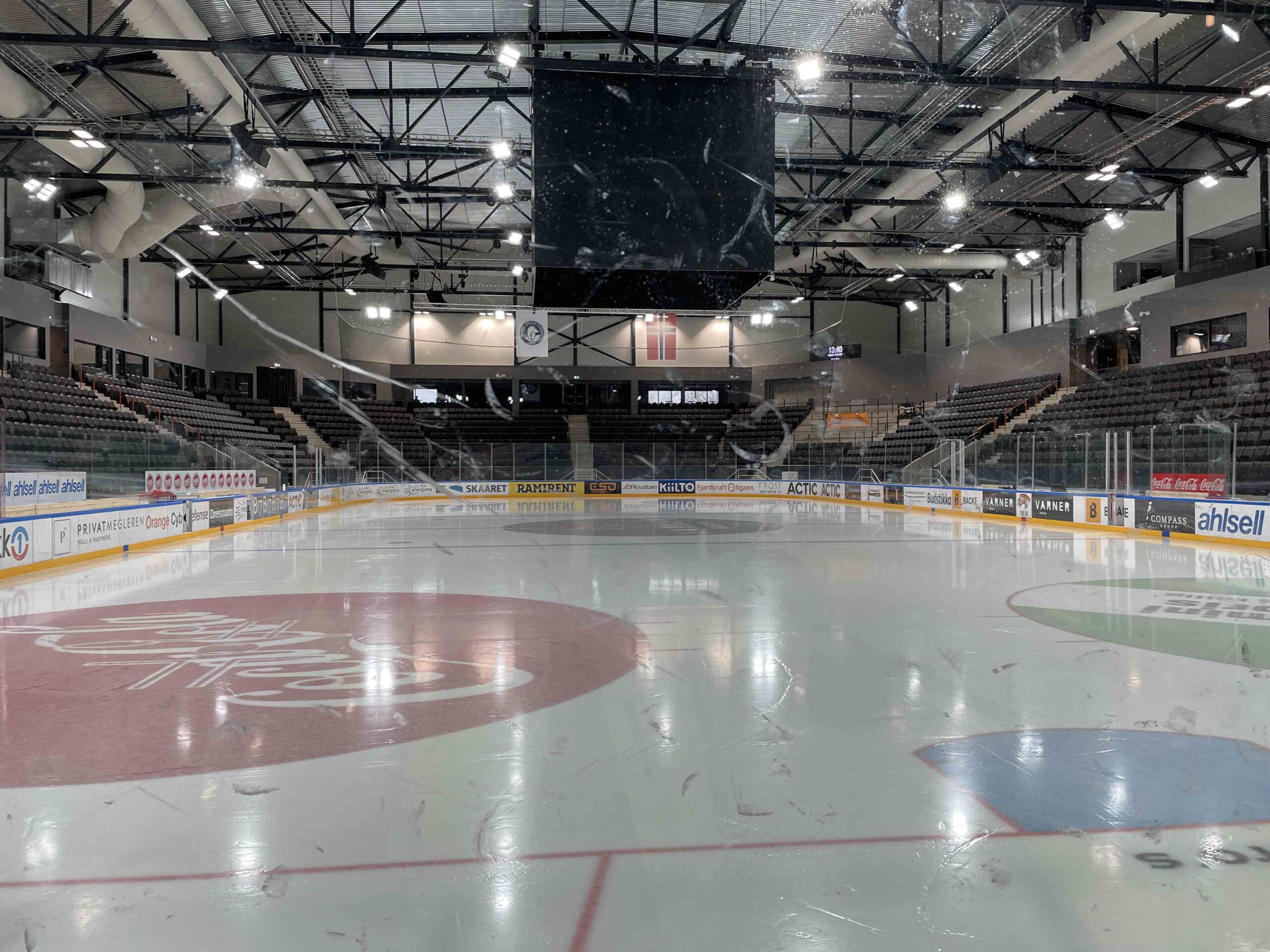

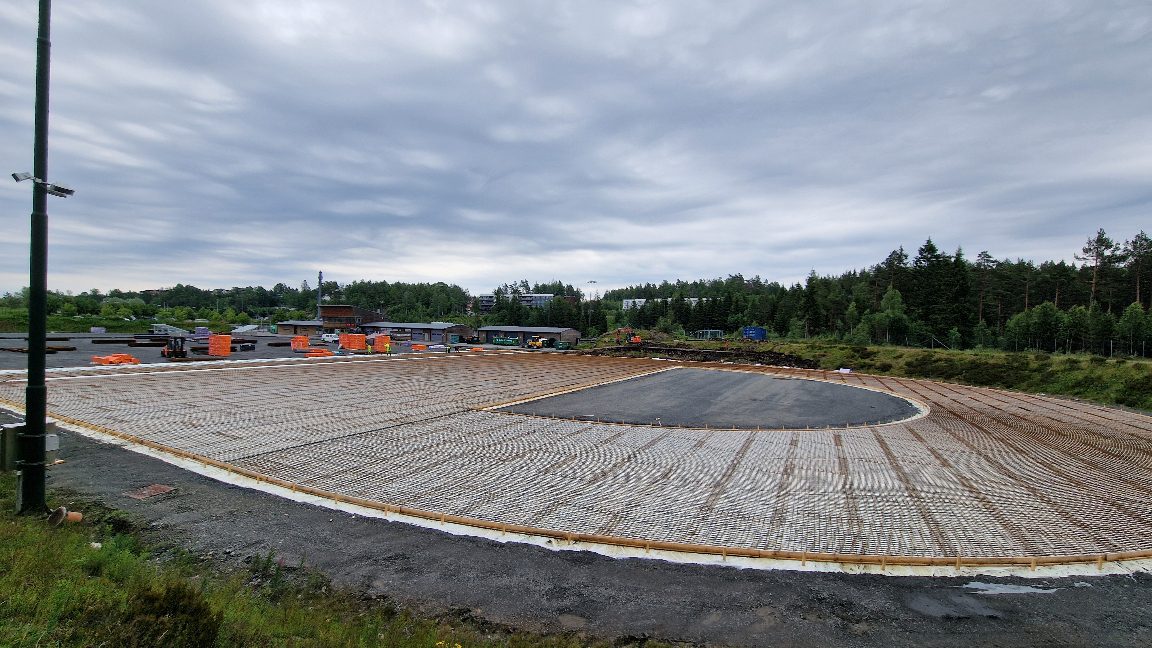

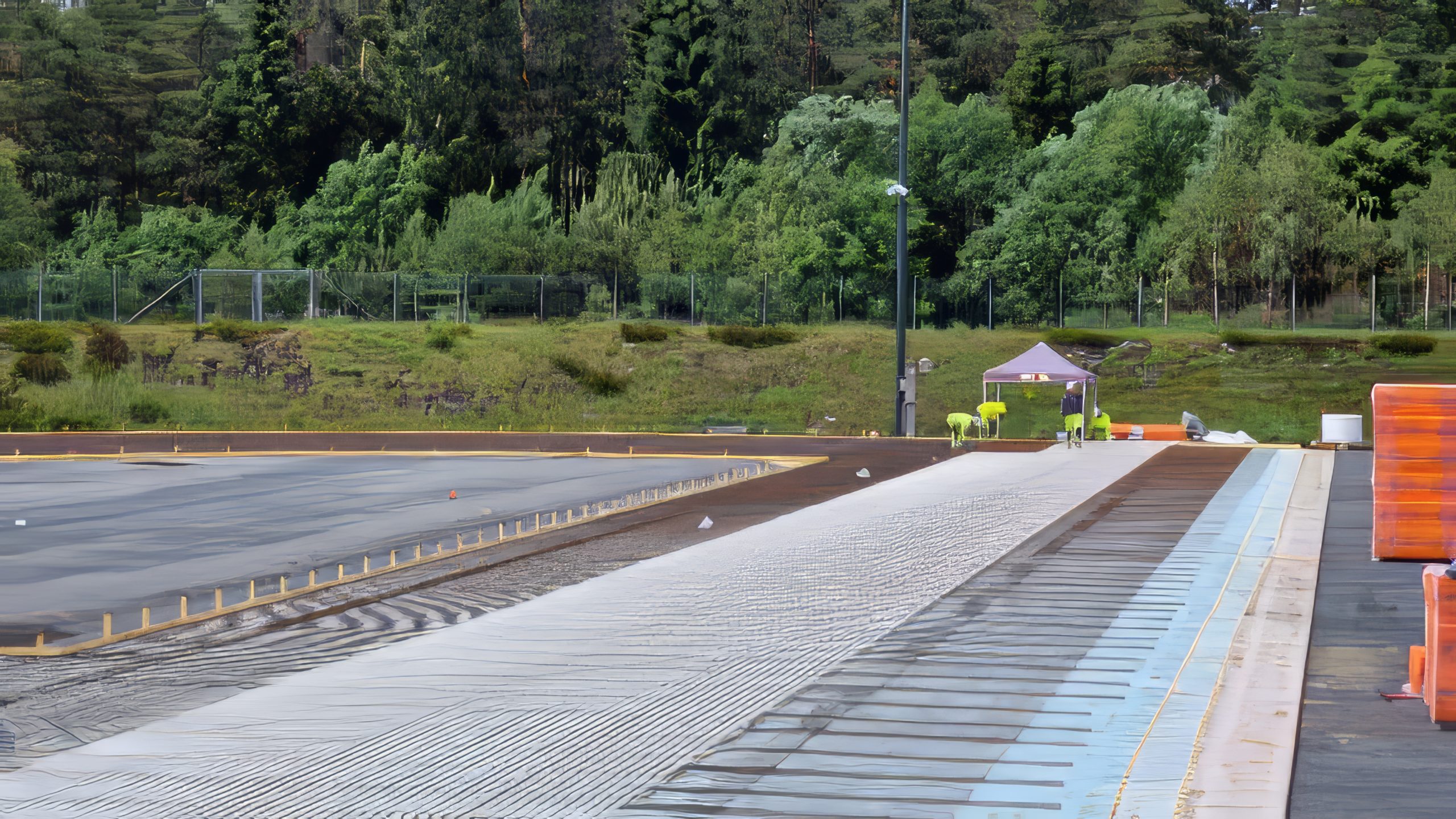

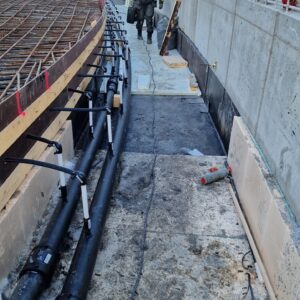

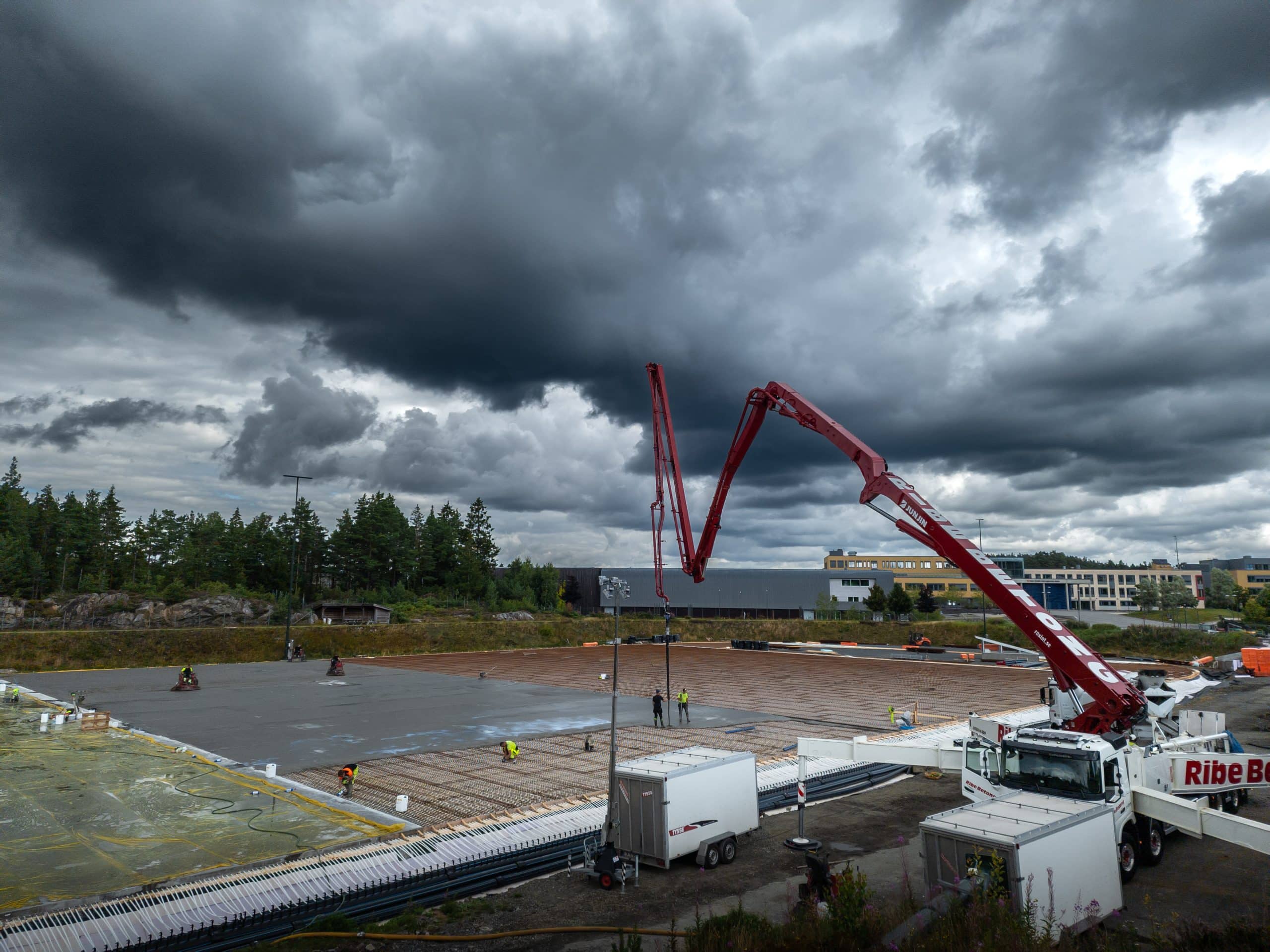

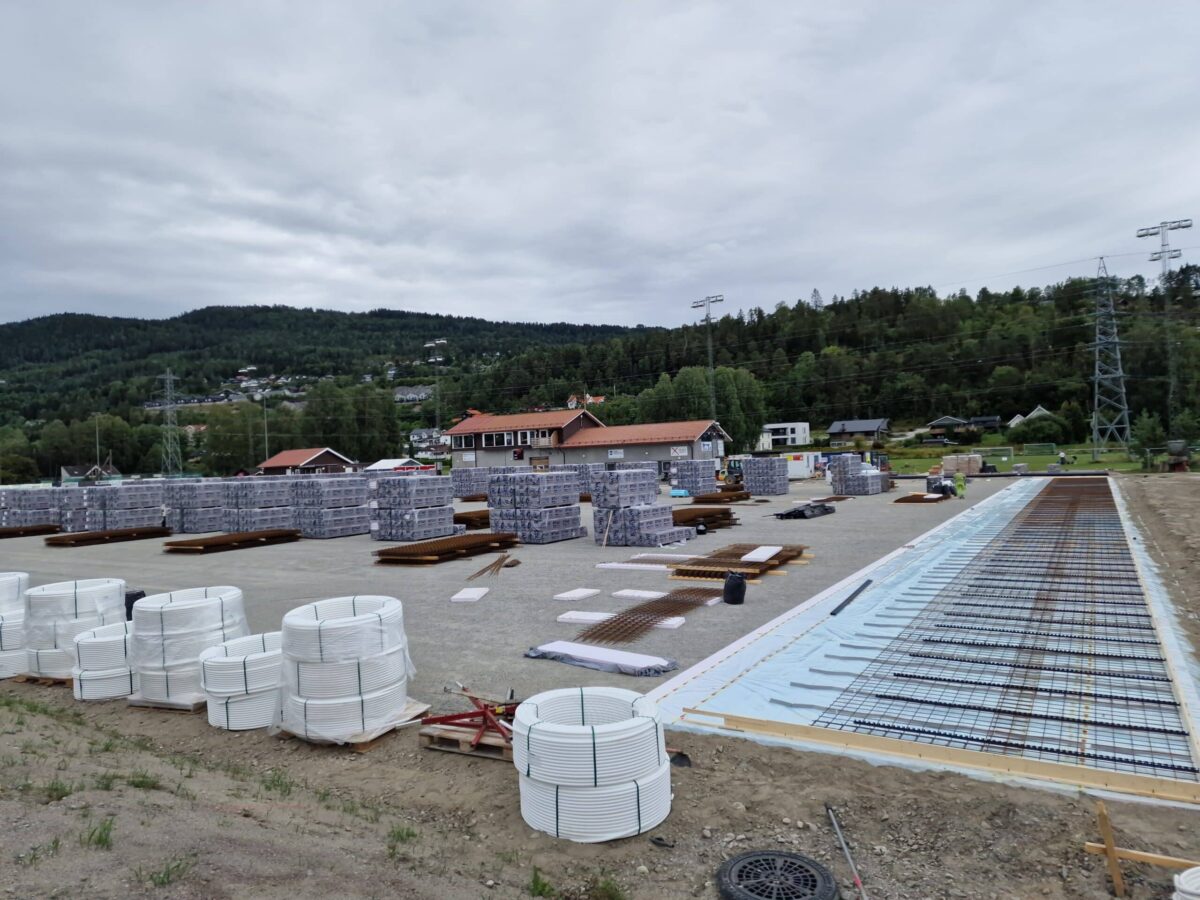

Referanser fra kunstis
Se arbeidet ved anlegg med undervarme.
Prosjektarkivet gir grunnlag for å diskutere oppbygging og utførelse. Bildet alene identifiserer ikke alle synlige rør som undervarme.
Frostbeskyttelse under kunstis
Vanlige avklaringer.
Funksjon og rørplassering må være tydelige i prosjektgrunnlaget.
Hvorfor ligger undervarmen under isolasjonen?
Den skal tilføre varme til undergrunnen og motvirke frostutvikling. Isolasjonen begrenser varmeoverføringen mot den kalde baneflaten.
Er undervarmen den samme kretsen som kjøler isen?
Nei. Kjølerørene fører varme bort fra isflaten. Undervarmen har en annen oppgave: å beskytte grunnen mot vedvarende nedkjøling og frost.
Kan varme fra kjøleanlegget brukes?
Tilgjengelig spillvarme kan vurderes. Kapasitet, temperatur, varmeveksling og forsyning under aktuelle driftsforhold må passe behovet.
Kan eksisterende undervarme beholdes ved rehabilitering?
Det vurderes ut fra dokumentasjon og tilstand. Kartlegg kretser, tilkoblinger, isolasjon, varmetilførsel og målepunkter før tiltak velges.
// FAGGRUNNLAG FOR ANLEGGET
Frostsikring og kjøling i samme prosjekt
Frostsikring under kunstisbanen skal sees sammen med grunnforhold, isolasjon og kjølerør. Undervarmen under isbanen har et annet driftsformål enn banevarme under kunstgress. Avklar oppbygning og dokumentasjon for det aktuelle isanlegget.
Oppbygning av kunstisbane
En kunstisbane blir god når bruk, oppbygning og teknikk planlegges sammen. Start med aktiviteten banen skal romme, og gjør kravene konkrete nok til at anlegget kan prosjekteres, prises og prøves.
Les fagartikkelen ↗
FAGGUIDEKjølerør og fryseplate
Kjølerørene fører varme fra isflaten til kjøleanlegget gjennom en sirkulerende kuldebærer. Rørfelt, samlestokker, hovedledninger og pumper må fungere som ett hydraulisk nett.
Les fagartikkelen ↗
FAGGUIDERehabilitering av kunstisbane
Ved rehabilitering skal nye løsninger passe til et eksisterende anlegg. Kartlegg hva som er bygget, hva som fungerer og hva som må endres før dere bestemmer omfanget.
Les fagartikkelen ↗
Neste steg
La oss se på frostsikringen.
Send sted, banetype, driftsmønster og tilgjengelige tegninger for nybygg, rehabilitering eller oppfølging av et eksisterende anlegg.
Et annet bruksområde
Leter dere etter undervarme under kunstgress?
Varme under en kunstgressbane inngår i vinterdriften av fotballflaten. Det er en annen funksjon enn frostbeskyttelsen under en kjølt kunstisbane.
