Kjølerør i isbane: rørfelt, samlestokker og fryseplate
Kjølerørene fører varme fra isflaten til kjøleanlegget gjennom en sirkulerende kuldebærer. Rørfelt, samlestokker, hovedledninger og pumper må fungere som ett hydraulisk nett.
// DETTE FÅR DERE SVAR PÅ
Temabilde til fagartikkelen.
Fra isflate til maskinrom
I et indirekte kjølesystem sirkulerer kuldebæreren mellom isflaten og en varmeveksler i kjøleanlegget. Kuldemediet i maskinrommet og væsken i banerørene har ulike oppgaver. Slik fungerer kjøleanlegget i en ishall forklarer sammenhengen.
Rørplanen skal kunne brukes etter støp
Tegningen må vise kretser, lengder, rørdimensjoner, samlestokker, ventiler og målepunkter. Merkingen på anlegget skal stemme med tegningen. Ved feil skal driftsansvarlig kunne finne riktig krets uten å gjette hvor rørene ligger.
Røravstand, dybde og dekkeoppbygning påvirker varmeoverføringen. Verdiene må velges for den aktuelle banen og dokumenteres i prosjekteringen.
Fordeling er mer enn pumpekapasitet
Trykktap og kretslengder påvirker hvordan væsken fordeles. Luft, feil ventilinnstilling og avvik i utførelsen kan gjøre at noen deler av isflaten får andre betingelser enn resten. Et høyt samlet pumpevolum dokumenterer ikke alene at alle kretsene fungerer.
Avklar kuldebærer, temperaturer, vannmengde, trykktap og tilgjengelig pumpekapasitet sammen. Innreguleringen må ha målepunkter som gjør resultatet etterprøvbart.
Fryseplate og underliggende lag
Isplaten eller fryseplaten er en del av banens konstruksjon. Rørene må samordnes med isolasjon, armering, innfesting og utførelsesrekkefølge. Frostsikring under isanlegget beskrives som et eget system.
Kontroll før tildekking
- Kontroller kretsmerking og forbindelser mot tegningen.
- Dokumenter utført plassering og eventuelle avvik.
- Gjennomfør avtalt prøving før rørene blir utilgjengelige.
- Oppdater tegning og protokoll etter rettelser.

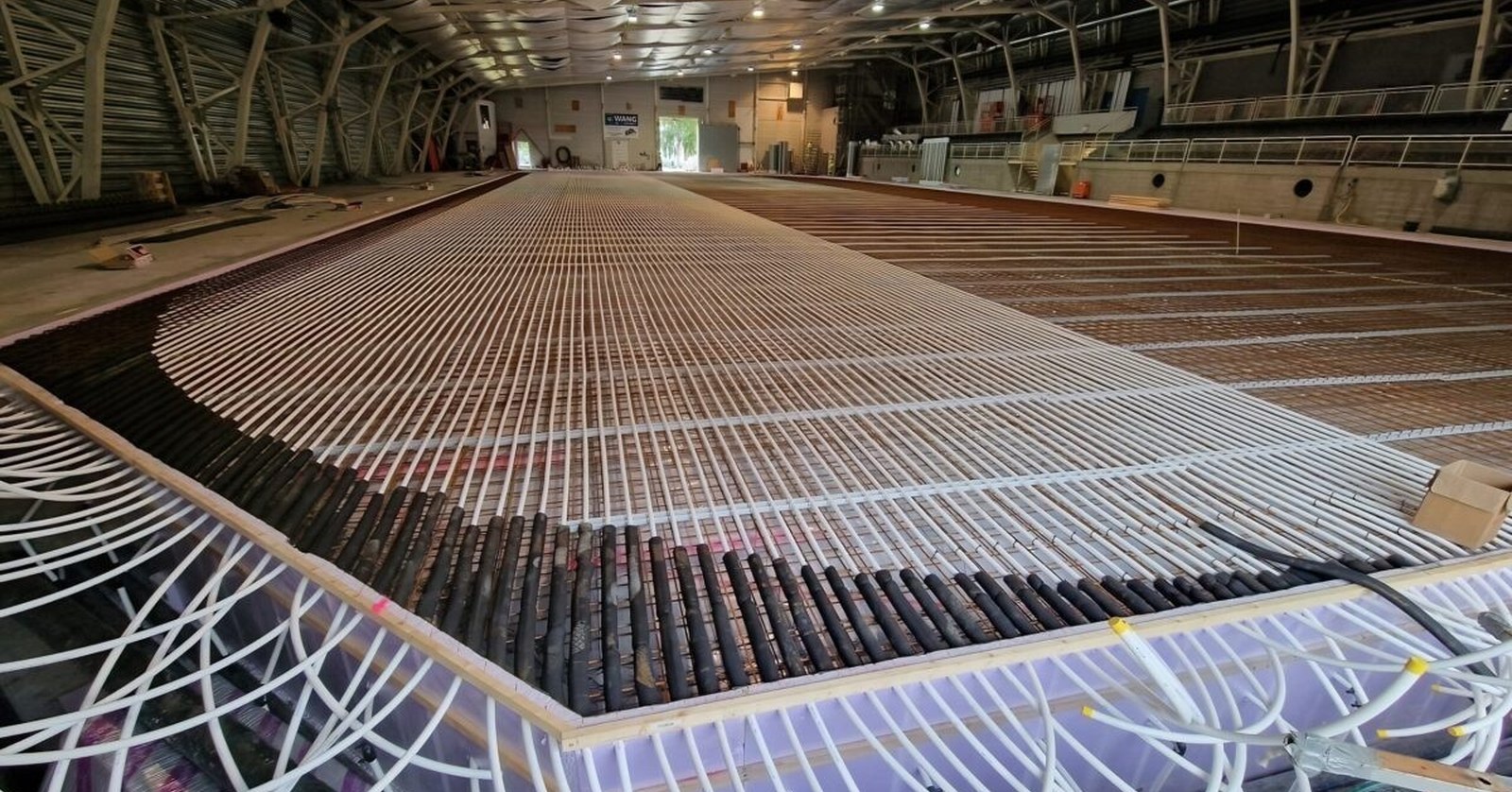

Ved Jordal Ungdomshall og andre referanseprosjekter er utførelsesbilder en del av historien bak anlegget. For rehabilitering er sporbar dokumentasjon særlig viktig når nytt møter gammelt.

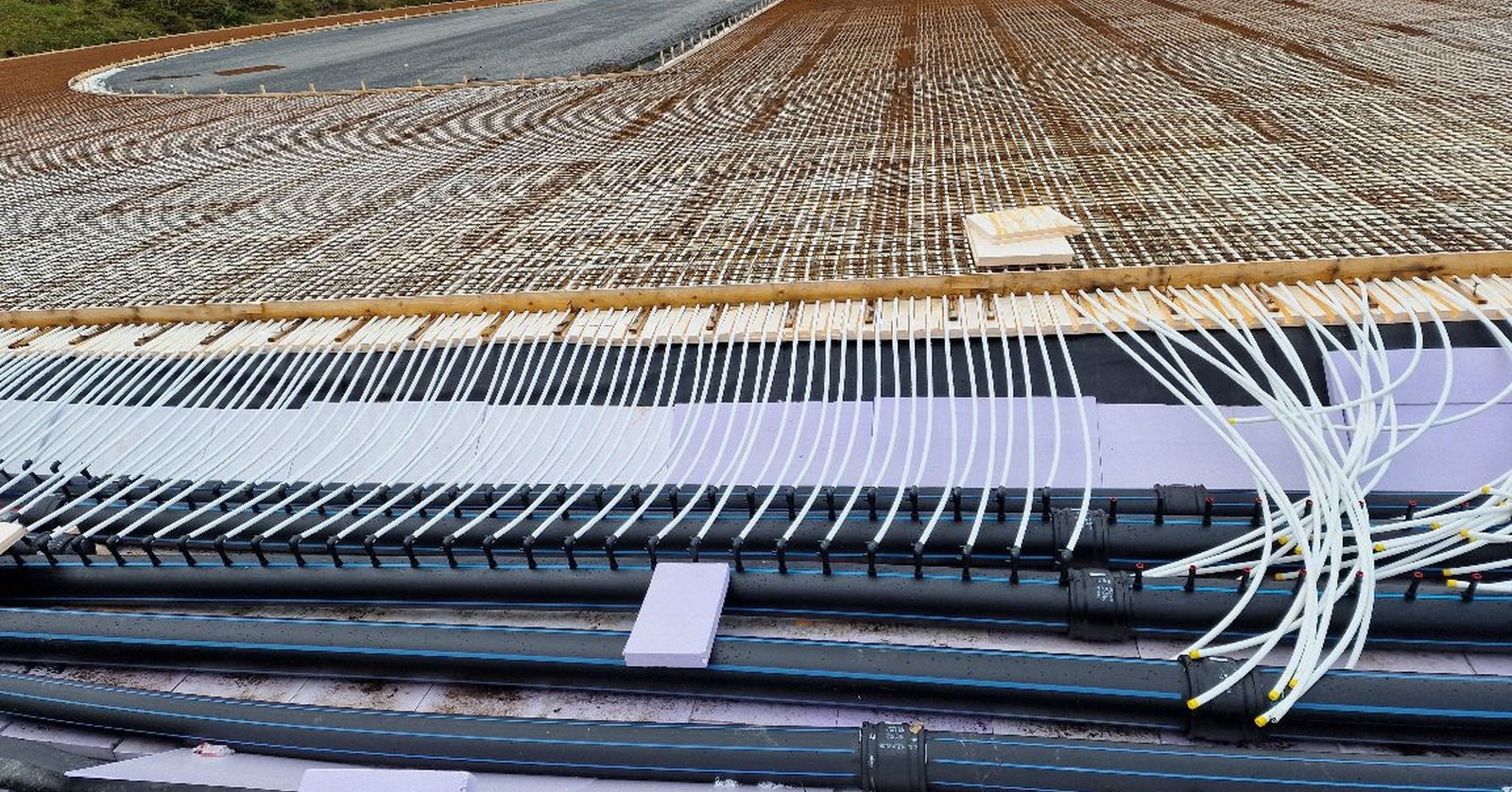

Bilder fra utførelsen
Spørsmål og svar
Er kuldebærer og kuldemedium det samme?
Nei. I et indirekte system fører kuldebæreren varme mellom banen og kjøleanlegget. Kuldemediet inngår i kjøleprosessen i maskinrommet.
