Torg, parker og byrom
Små urbane kunstisbaner
En kunstisbane kan gi torg og parker et vintertilbud for både nærmiljø og besøkende. Vi prosjekterer og bygger baner som inngår i byrommet, med form, tekniske installasjoner og drift tilpasset stedet. Planleggingen må favne både skøyteaktiviteten og bruken av arealet resten av året.
Nybygg · Rehabilitering · Drift og service
Byrommet setter premissene
En bane som passer stedet og brukerne
Størrelse og form velges etter tilgjengelig areal, forventet bruk og bevegelsen gjennom byrommet. Barn, skolegrupper og publikum trenger oversiktlig adkomst og trygg avgrensning. Banen må samtidig fungere med ganglinjer, landskap og nabobebyggelse. En permanent teknisk løsning bør planlegges sammen med landskapsarkitekt, byggherre og den som skal ha driftsansvaret.
01
Aktivitet og adkomst
Avklar målgrupper, organisert bruk og åpningstider. Planlegg innganger, oppholdsareal, skilting og drift slik at skøytere og andre som bruker byrommet kan bevege seg trygt.
02
Form og omgivelser
Tilpass banen til ganglinjer, beplantning og øvrige funksjoner. Se vinterbruk og sommerbruk i sammenheng før baneform, dekke og plassering av utstyr fastsettes.
03
Teknikk og naboer
Avklar strøm, vann, avløp og plass til kjøleanlegget. Støy, belysning og serviceadkomst bør vurderes tidlig, særlig når banen ligger nær boliger eller publikumsfunksjoner.
04
Drift i hverdagen
Sett av plass til prepareringsutstyr, lagring og håndtering av snø og isspon. Et publikumsanlegg trenger avklarte rutiner for tilsyn, vedlikehold og vurdering av isforholdene.
Løsninger under og rundt banen
Integrert infrastruktur med tilgang for drift
En liten isflate trenger også et gjennomarbeidet isanlegg. Kjøling og baneoppbygging dimensjoneres for lokasjonen og ønsket drift. Teknikk kan integreres i byrommet, samtidig som driftspersonell må komme til for kontroll og vedlikehold.
- Underlag og rørfelt

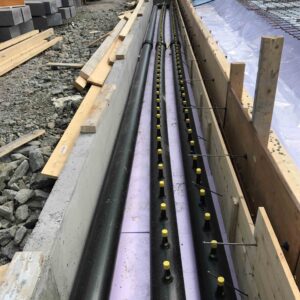

- Grunnforhold, belastning og bruk uten is gir føringer for fundament, isolasjon og overflate. Banerør, tilførselsrør og samlestokker planlegges med de øvrige tekniske installasjonene, og kontrolleres før innbygging.
- Kjøling for stedet
- Areal, sol, vind og ønsket sesong påvirker kjølebehovet. Kuldemediet brukes i kjøleanlegget, mens en indirekte løsning har en separat kuldebærer i banerørene. Systemvalg og driftsvilkår fastsettes for prosjektet.
- Frostsikring og vann
- Undervarme under isolasjonen vurderes som beskyttelse mot frost i grunnen. Den er ikke en metode for å forlenge issesongen. Drenering og håndtering av vann må fungere både under isdrift og ved overgang til sommerbruk.
- Avgrensning og preparering
- Vant, innganger og eventuell beskyttelse tilpasses bruken og omgivelsene. Preparering krever riktig utstyr og kjøretilgang. Valg av maskin må ta hensyn til baneform, portåpninger og arbeidsplassen for driftspersonellet.
Prinsipp for indirekte kjøling
Fra virkelige anlegg
Se arbeidet i praksis.
Prosjektbilder og arbeidsbeskrivelser gir et konkret grunnlag for å diskutere løsninger på deres bane.

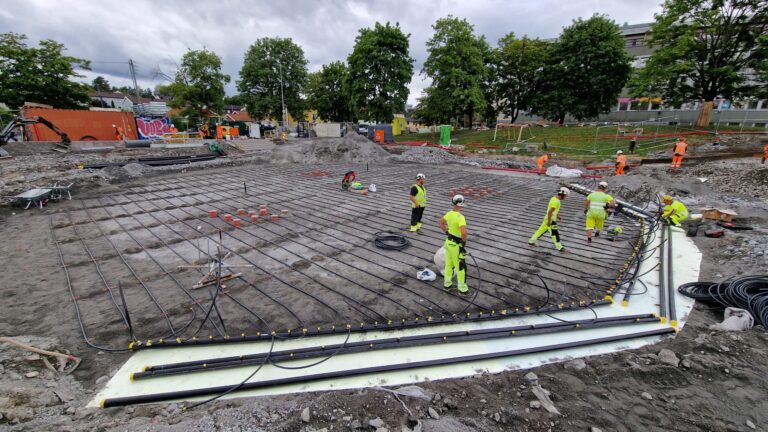

Skårerparken
Utendørs torgbane i Lørenskog, integrert i byparken med skjult infrastruktur. Referansen viser kunstis som en planlagt del av et større byrom.

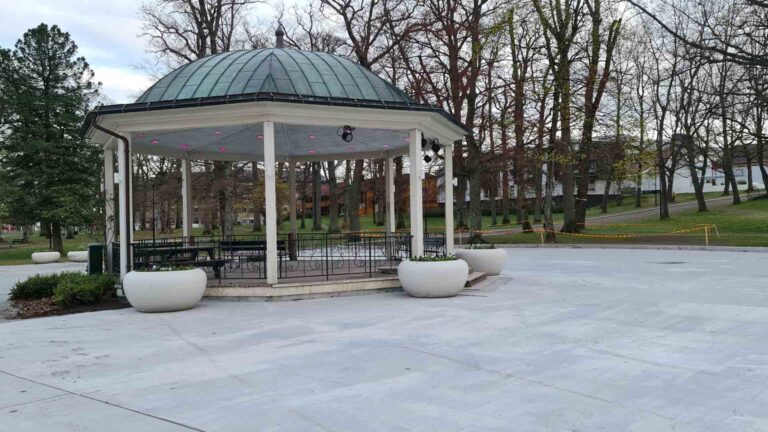

Lystlunden Park
Utendørs kunstisbane i parkmiljø i Horten. Prosjektgalleriet viser anlegget og arbeidene med etableringen, fra tekniske detaljer til banen i sine omgivelser.

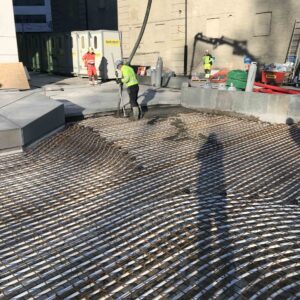

Harbitz Torg
Kunstisbane på Harbitz Torg i Oslo, integrert i torgets arkitektur. Et relevant prosjekt når vinteraktivitet skal innpasses mellom bygg og øvrige torgfunksjoner.
Fra grunnlag til gjennomføring
Start med riktige avklaringer.
Send situasjonsplan og beskriv ønsket vintertilbud og sommerbruk. Vi ser på areal, tekniske forutsetninger og driftsbehov sammen med prosjektets øvrige fag. Videre avklares systemvalg, leveransegrenser, budsjett og gjennomføring. Kommunale avklaringer og tilkoblinger bør inngå i prosjektets fremdriftsplan.
- 01
Avklar bruken
Aktiviteter, areal, driftsperiode og ansvar kartlegges.
- 02
Undersøk anlegget
Grunnforhold, konstruksjon og teknisk infrastruktur vurderes.
- 03
Samordne løsningen
Tegninger, leveranseomfang, budsjett og entreprisegrenser avklares.
- 04
Planlegg drift og overlevering
Prøving, dokumentasjon, opplæring og oppfølging inngår i grunnlaget.
Før vi snakkes
Vanlige spørsmål.
Et godt prosjektgrunnlag gjør neste steg enklere. Her er noen av avklaringene vi ofte begynner med.
Hvor stor må en urban kunstisbane være?
Det finnes ingen størrelse som passer alle byrom. Areal og form vurderes ut fra plass, målgrupper, ønsket kapasitet og tilgjengelige driftsressurser. Adkomst og oppholdsareal rundt banen må også få plass.
Kan torget eller parken brukes om sommeren?
Ja, hvis sommerfunksjonen inngår i prosjekteringen. Overflate, drenering og plassering av utstyr må passe den ønskede aktiviteten. Overgangen mellom sesongene planlegges, med tydelig ansvar for klargjøring og vedlikehold.
Kan banen brukes i mildvær?
Det avhenger av anlegget og forholdene på stedet. Sol, vind, nedbør og lufttemperatur virker sammen. Dimensjoneringen og driftsplanen må angi hvilke forhold banen er planlagt for, og når isen må vurderes eller banen stenges.
Hva må være avklart før vi bestiller?
Avklar grunneier, ønsket bruk, driftsansvar og økonomiske rammer. Tillatelser, tilgjengelig strøm og vann, støy og belysning må vurderes for stedet. Et konkret tilbud bør bygge på en definert løsning og tydelige leveransegrenser.
// FAGGRUNNLAG FOR ANLEGGET
Faggrunnlag for skøyteflater i byrom
En kunstisbane på torg eller i park må passe arealet, adkomsten og den daglige driften. Se hvordan oppbygning, kjøling og leveranseomfang påvirker prosjektet.
Fra behov til ferdig kunstisbane
En kunstisbane blir god når bruk, oppbygning og teknikk planlegges sammen. Start med aktiviteten banen skal romme, og gjør kravene konkrete nok til at anlegget kan prosjekteres, prises og prøves.
Les fagartikkelen ↗
FAGGUIDEPris og prosjektomfang
Prisen på en kunstisbane avhenger av banetype, sted og leveranseomfang. Et nyttig prisgrunnlag forklarer både hva som inngår, hva som er utelatt og hvilke forhold som fortsatt er usikre.
Les fagartikkelen ↗
FAGGUIDEKjølerør og fordeling
Kjølerørene fører varme fra isflaten til kjøleanlegget gjennom en sirkulerende kuldebærer. Rørfelt, samlestokker, hovedledninger og pumper må fungere som ett hydraulisk nett.
Les fagartikkelen ↗
Teknisk dialog
Har dere et byrom som kan få kunstis?
Send situasjonsplan, bilder og ønsket bruk. Vi vurderer banens plass i byrommet og avklarer hva som trengs for et teknisk og praktisk prosjektgrunnlag.
Faglig grunnlag
De generelle systemforklaringene bygger på IIHFs veiledere. Prosjektomtaler bygger på Isbaneteknikks referansearkiv. Tekniske valg og dimensjoner fastsettes for det enkelte anlegget.
