Utebaner · idrett og publikum
Utendørs kunstisbaner
En utebane må passe både aktiviteten og stedet. Vi prosjekterer og bygger kunstisbaner for idrett og publikum, og rehabiliterer eksisterende anlegg. Kjøling, grunnarbeider, baneoppbygging og drift vurderes samlet, med lokalt vær og ønsket issesong som premisser.
Nybygg · Rehabilitering · Drift og service
Velg riktig utgangspunkt
Planlegg for aktivitetene og vinterdriften
En stadionflate, klubbane og publikumsbane har forskjellige behov. Banemål og utforming må tilpasses aktivitet og gjeldende regler der banen skal brukes til konkurranse. På en utebane påvirker sol, vind, nedbør og temperatur kjølebehovet. Ønsket sesong og akseptable driftsforhold bør derfor avklares før tekniske løsninger og budsjett fastsettes.
01
Bruk og utforming
Avklar idrett, publikumstilbud og forventet aktivitet. Det gir grunnlag for banemål, vant, sikkerhetssoner, belysning og adkomst til isflaten.
02
Lokale værforhold
Vurder solbelastning, vind og nedbør på tomten. Plassering og skjerming kan påvirke både kjølebehov og hvor krevende banen blir å drifte.
03
Grunn og infrastruktur
Kartlegg bæreevne, drenering, eksisterende ledninger og tilgjengelig strøm. Sett av plass til teknikk, serviceadkomst og eventuell utvidelse før arealet låses.
04
Snø og preparering
Planlegg snørydding, ismaskin, maskinport og lagring av snø og isspon. Bemanning og vedlikehold må være tilpasset banen gjennom hele den planlagte sesongen.
Fra grunn til ferdig isflate
Et varig anlegg med avklarte driftsvilkår
Utendørs kunstis krever mer enn tilstrekkelig kjøleeffekt. Baneoppbygging, hydraulikk, styring og driftsrutiner må fungere sammen. Ved rehabilitering vurderes eksisterende konstruksjoner før det besluttes hva som kan brukes videre.
- Baneoppbygging og vann
- Fundamentering, isolasjon, isrør og dekke prosjekteres ut fra grunnforhold og belastning. Overvann og vann fra islegging må håndteres slik at banen og tilstøtende arealer fungerer i ulike driftsperioder.
- Kjøleanlegg og rørnett
- Kjølebehovet beregnes for sted, areal og driftsmål. NH₃ og CO₂ er mulige kuldemedier i kjøleanlegget. Et indirekte system bruker en separat kuldebærer i banerørene; kuldebæreren må passe rørsystemet og driftsforholdene.
- Undervarme og energibruk
- Undervarme under isolasjonen brukes til frostsikring av grunnen når oppbyggingen krever det. Den forlenger ikke issesongen. Varmegjenvinning vurderes mot et faktisk varmebehov og må inngå i anleggets energiberegning.
- Vant, lys og sommerbruk
- Vant og beskyttelse velges etter aktivitet og sikkerhetsbehov. Belysning må også ta hensyn til omgivelsene. Hvis arealet skal brukes om sommeren, avklares overflate, utstyr og overgang mellom bruksformene i prosjekteringen.
Prinsipp for indirekte kjøling
Fra virkelige anlegg
Se arbeidet i praksis.
Prosjektbilder og arbeidsbeskrivelser gir et konkret grunnlag for å diskutere løsninger på deres bane.

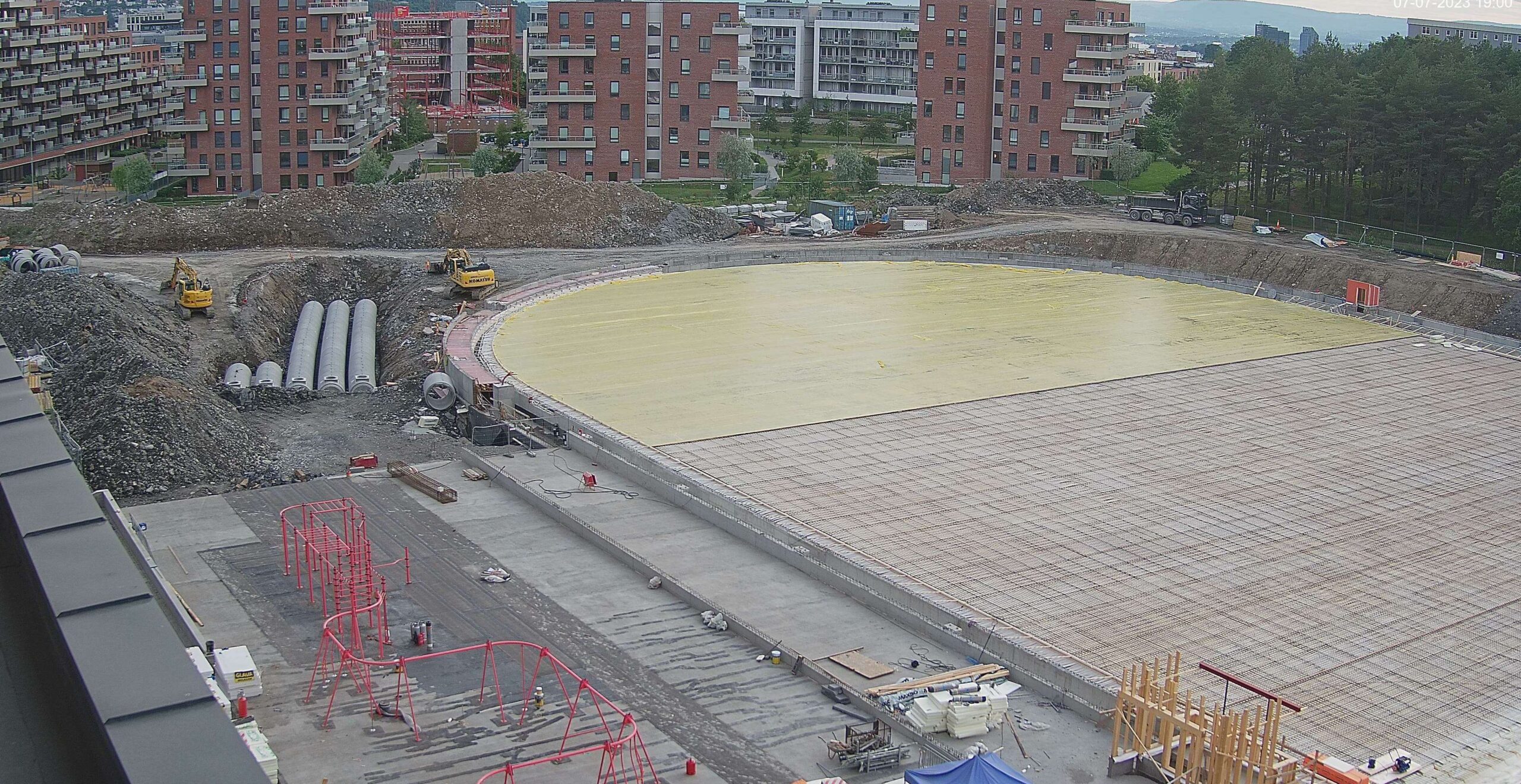

Valle Hovin stadion
Utendørs stadionanlegg i Oslo. Prosjektgalleriet viser arbeidene med en stor kunstisbane, fra tekniske installasjoner til baneoppbygging og dekke.

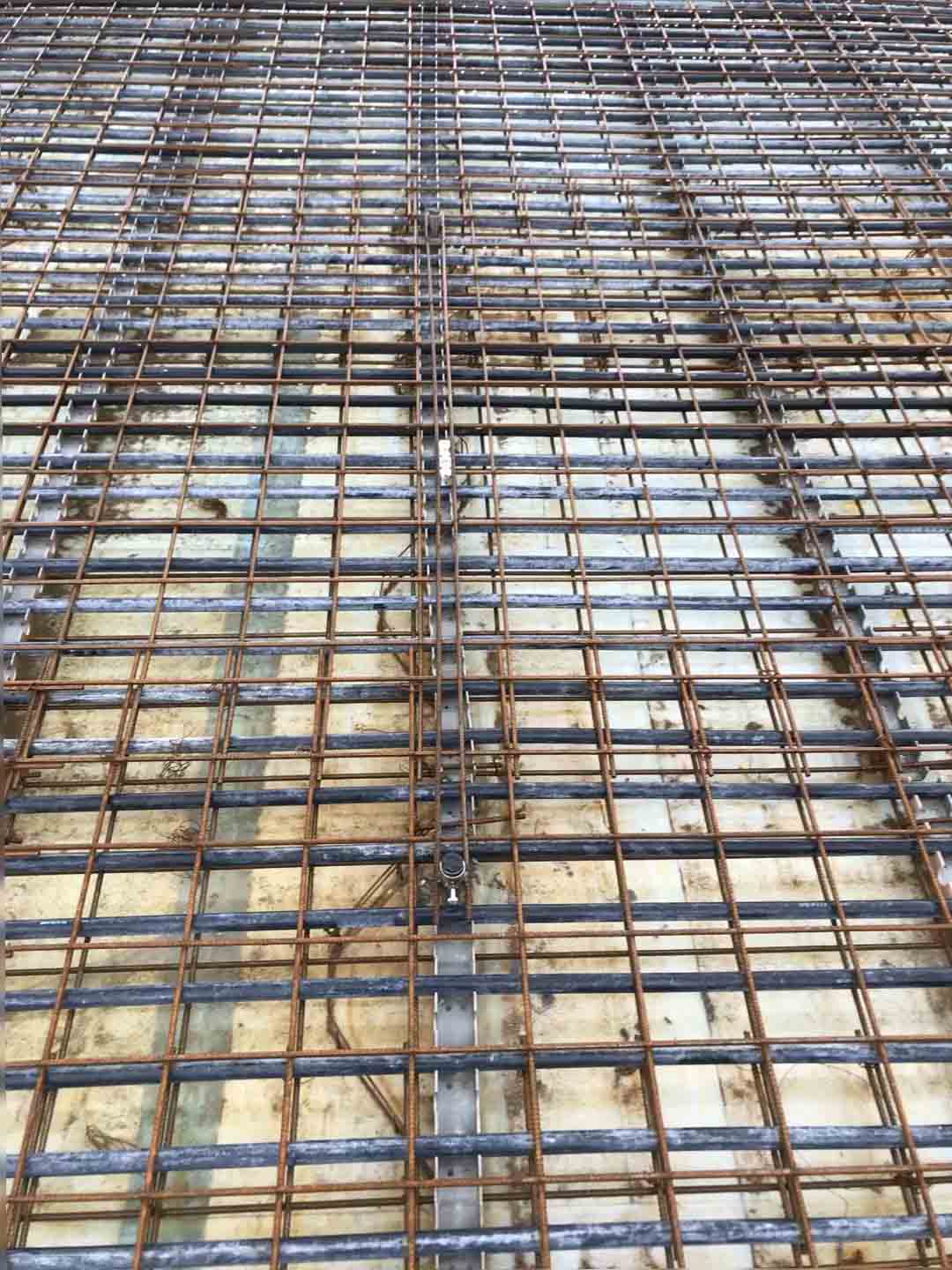

Holmestrand utebane
Referanse fra oppgradering av kunstisbanen i Holmestrand. Et relevant prosjekt når en kommune skal vurdere tiltak på en eksisterende utebane.

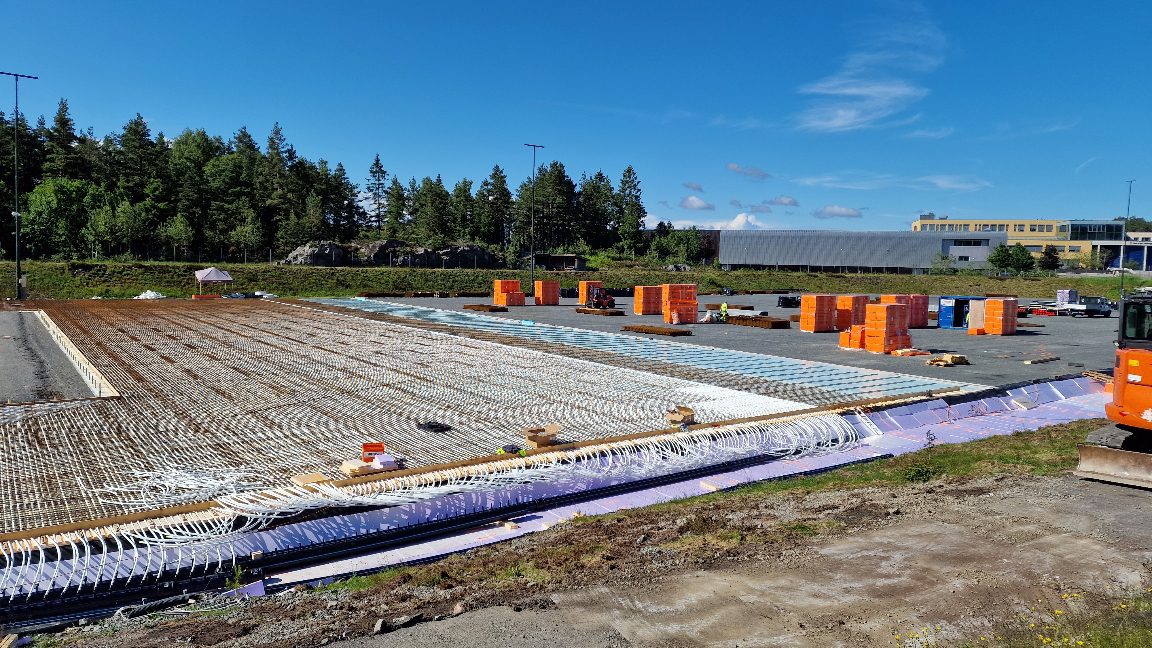

Myra kunstisbane
Kunstisbane med helstøpt betongdekke i Arendal. Prosjektbildene viser utførelsen og sammenhengen mellom rørinstallasjoner, støping og ferdig bane.
Fra grunnlag til gjennomføring
Start med riktige avklaringer.
Start med en situasjonsplan, ønsket aktivitet og planlagt issesong. For eksisterende baner trenger vi også tegninger og opplysninger om dagens drift. Grunnlaget brukes til å vurdere systemvalg, grensesnitt og budsjett. Videre plan bør omfatte grunnarbeider, tekniske installasjoner, kontroll, idriftsettelse og opplæring.
- 01
Avklar bruken
Aktiviteter, areal, driftsperiode og ansvar kartlegges.
- 02
Undersøk anlegget
Grunnforhold, konstruksjon og teknisk infrastruktur vurderes.
- 03
Samordne løsningen
Tegninger, leveranseomfang, budsjett og entreprisegrenser avklares.
- 04
Planlegg drift og overlevering
Prøving, dokumentasjon, opplæring og oppfølging inngår i grunnlaget.
Før vi snakkes
Vanlige spørsmål.
Et godt prosjektgrunnlag gjør neste steg enklere. Her er noen av avklaringene vi ofte begynner med.
Hvor lenge kan en utebane holde is?
Issesongen avhenger av klima, solbelastning, anleggets dimensjonering og driftsmål. Sesonglengde og vilkår for drift må vurderes for stedet. En generell temperaturgrense eller kalender gir ikke et tilstrekkelig prosjekteringsgrunnlag.
Kan banen brukes til andre aktiviteter om sommeren?
Det kan tilrettelegges for sommerbruk. Aktiviteten må passe dekkets egenskaper, dreneringen og sikkerhetsløsningen. Behov for å flytte vant, dekke til tekniske deler eller bruke et separat overflatesystem avklares før bygging.
Kan eksisterende dekke og rørsystem beholdes?
Mulig gjenbruk vurderes etter tilstandskontroll og kravene til det oppgraderte anlegget. Dokumentasjon, tetthet, kapasitet og konstruksjonens tilstand er avgjørende. Et nytt kjøleanlegg alene løser ikke alle problemer i en eldre bane.
Hvilket underlag trengs for et tilbud?
Send situasjonsplan, banemål eller ønsket aktivitet, opplysninger om grunn og strøm samt ønsket drift. Bilder og tegninger av eksisterende anlegg hjelper ved rehabilitering. Uavklarte forhold tas med i den videre vurderingen.
