// Undervarme til kunstgress: fagguide · 2 min lesetid
ISBAT Banevarme: c/c 100 mm og hydraulisk fordeling
Banevarme til kunstgress krever et rørfelt som passer både oppbygningen og varmeleveransen. c/c 100 mm betyr ti centimeter mellom rørsentrene; jevn varme avhenger også av fordelingen.
// DETTE FÅR DERE SVAR PÅ
Temabilde til fagartikkelen.
En målbar geometri
Røravstanden beskriver hvordan rørene ligger i feltet. c/c 100 mm og c/c 200 mm har forskjellig avstand mellom rørsentrene. Hva forskjellen betyr for overflatetemperatur og energibruk, må beregnes for aktuell dybde, oppbygning og drift.

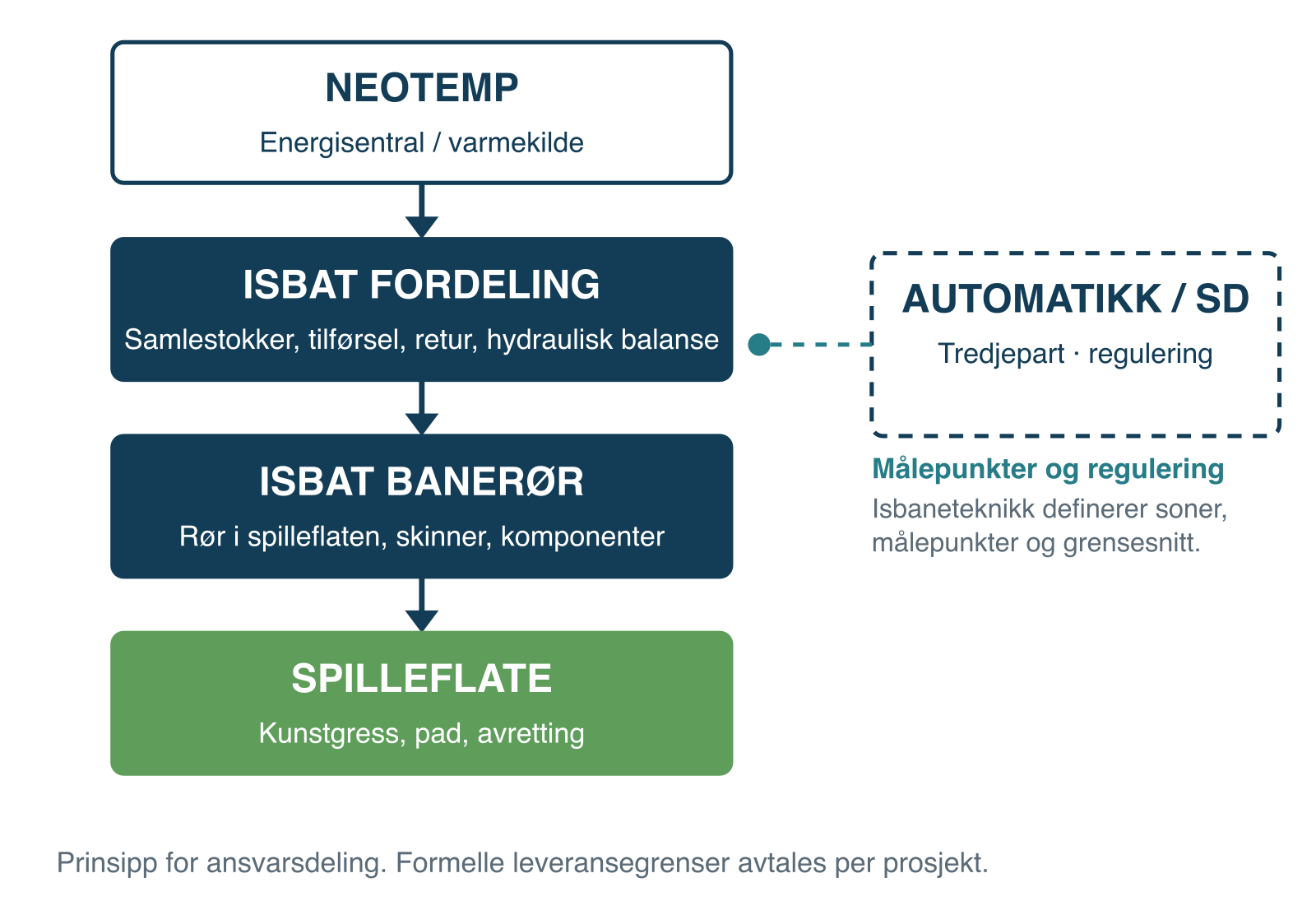

Samlestokker og kretser må passe sammen
Kretslengder, trykktap og tilgjengelig vannmengde påvirker hvordan varme leveres til ulike deler av banen. Rørplanen skal vise hvordan feltet tilkobles, merkes og innreguleres. En fordelingsløsning må kunne kontrolleres i praksis.
Prosjektering av undervarme til kunstgress viser hvilke avklaringer som må komme før utførelse.
Lavtemperaturdrift trenger riktig varmevei
Tett røravstand kan inngå i en løsning som vurderes for lavere turtemperatur. Det skal likevel ikke brukes som et automatisk løfte om en bestemt virkningsgrad. Varmekilde og rørfelt må ha forenlige driftsbetingelser. Les varmepumpeguiden for grensesnittet mot energisentralen.
Råde og Høvik som prosjektinnganger
Rapporten og eksisterende faginnhold bruker Råde og Høvik som referanser til c/c 100 mm. Prosjektalbumene viser deler av utførelsen. Bruk prosjektbeskrivelser, rørplan og prøveprotokoller til å forstå leveransen; bilder alene dokumenterer ikke energiforbruket gjennom en vinter.
Kontrollen før rørene skjules
- Kontroller plassering, kretsmerking og koblinger.
- Registrer utført rørfelt med foto og oppdatert tegning.
- Gjennomfør avtalt prøving med dokumenterte kriterier.
- Avklar målepunkter og innregulering før oppstart.
Beregnet og målt energibruk skal skilles tydelig. Det gjør det mulig å følge opp om anlegget leverer den planlagte funksjonen etter overlevering.

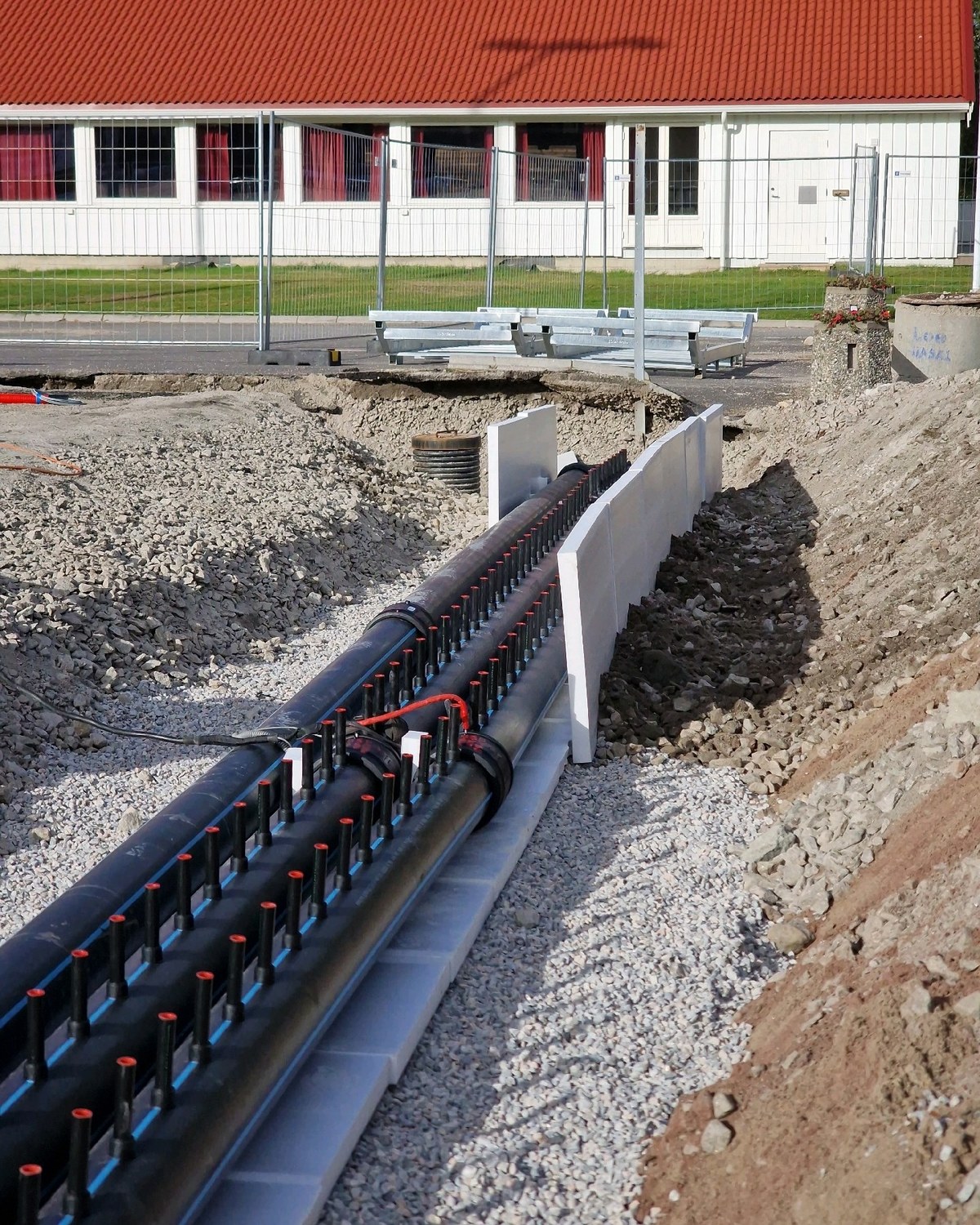

Bilder fra utførelsen
Spørsmål og svar
Hva betyr c/c 100 mm?
Avstanden fra senter av ett rør til senter av neste er 100 millimeter, altså ti centimeter. Det er en geometrisk opplysning, ikke en måling av energibesparelse.
