Prosjektering av undervarme til kunstgress: sju avklaringer
Undervarme til en fotballbane skal prosjekteres ut fra ønsket vinterbruk. Driftsmål, baneoppbygning, hydraulikk og energisentral må være avklart før rørfeltet dekkes til.
// DETTE FÅR DERE SVAR PÅ
Temabilde til fagartikkelen.
1. Beskriv vinterbruken
Når skal banen brukes, og hvilken tilstand skal den ha ved åpning? Frostkontroll og snøsmelting stiller forskjellige krav til varmeleveransen. En bruksplan gjør det mulig å diskutere funksjon uten å love at banen alltid er snøfri.
2. Undersøk grunnlaget
Samle banemål, grunnforhold, drenering, kunstgressoppbygning og tilgjengelig energi. Ved rehabilitering må eksisterende teknikk kartlegges. Rehabilitering av kunstgressbane med undervarme beskriver undersøkelsene.
3. Prosjekter rørfelt og fordeling
Bestem rørplassering, kretser, samlestokker og soneinndeling som én løsning. Røravstand alene beskriver ikke varmefordelingen. ISBAT Banevarme med c/c 100 mm forklarer geometrien og behovet for dokumentert hydraulikk.
4. Avklar energisentralen
Varmekilden og rørfeltet må ha forenlige temperaturer, vannmengder og trykktap. Beskriv både dimensjonerende behov og hvordan anlegget skal arbeide i normal drift. Varmepumpe til kunstgressbane behandler grensesnittet mellom primær- og sekundærside.
5. Definer styring og målepunkter
Sensorplassering, soner, tidsplan og ansvar for innstillinger hører til prosjekteringen. Banetemperatur uten kjent måledybde er vanskelig å tolke. Bruk guiden til styring og vinterdrift som grunnlag for kravene.
6. Avtal kontroll før tildekking
Prøving, fotodokumentasjon og avvikshåndtering må knyttes til rekkefølgen i utførelsen. Det skal være tydelig hvem som kontrollerer rørfeltet og hvem som godkjenner neste fase.
7. Gjør banen mulig å drifte

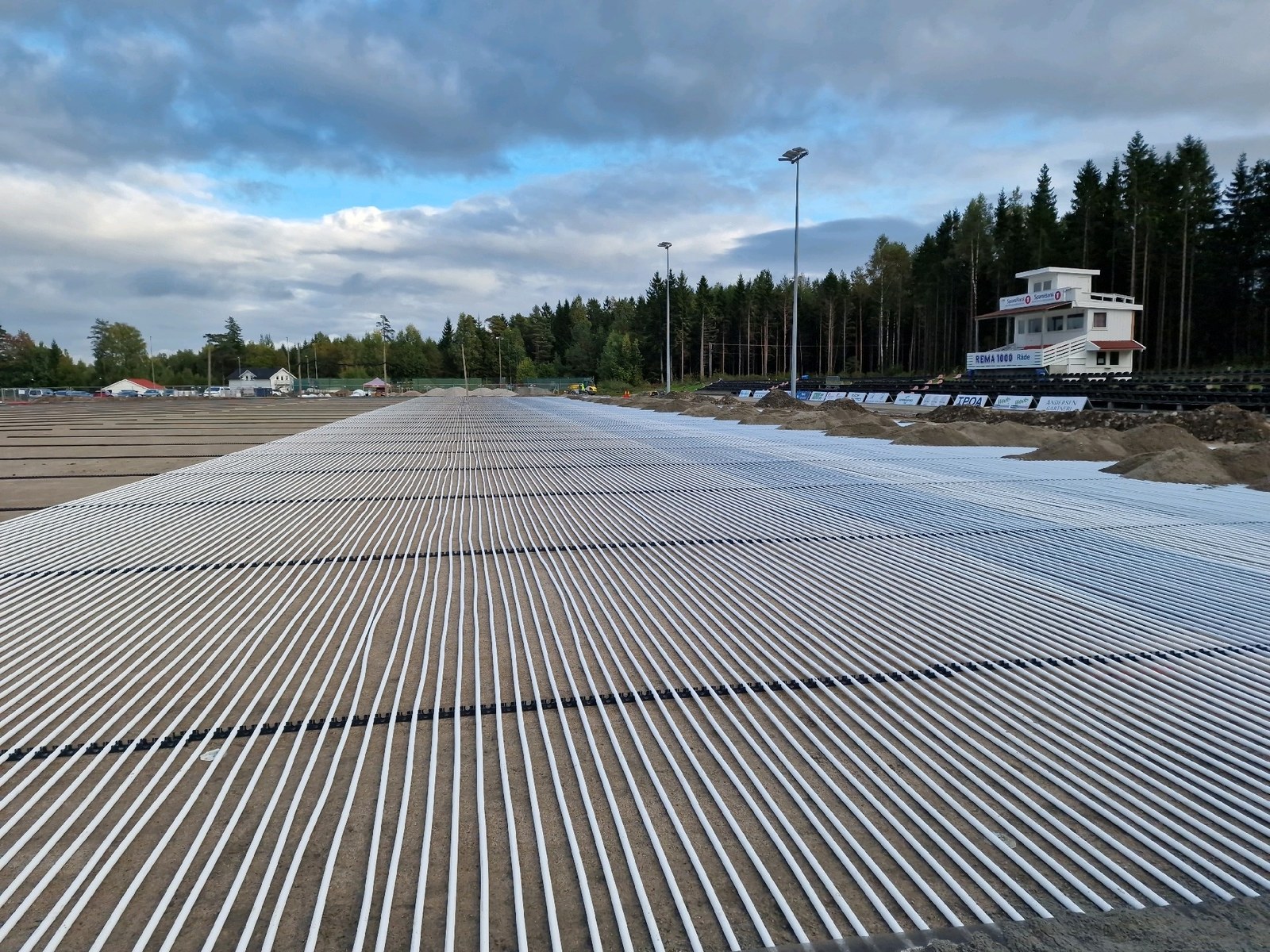

Overlever as-built, kretsmerking, prøveprotokoller, innstillinger og FDV. Opplæringen skal vise hvordan varmeleveransen og banetilstanden følges opp. Råde og Høvik er prosjektinnganger til arbeidet med c/c 100 mm; de dokumenterer leveransene, ikke en universell energibesparelse.

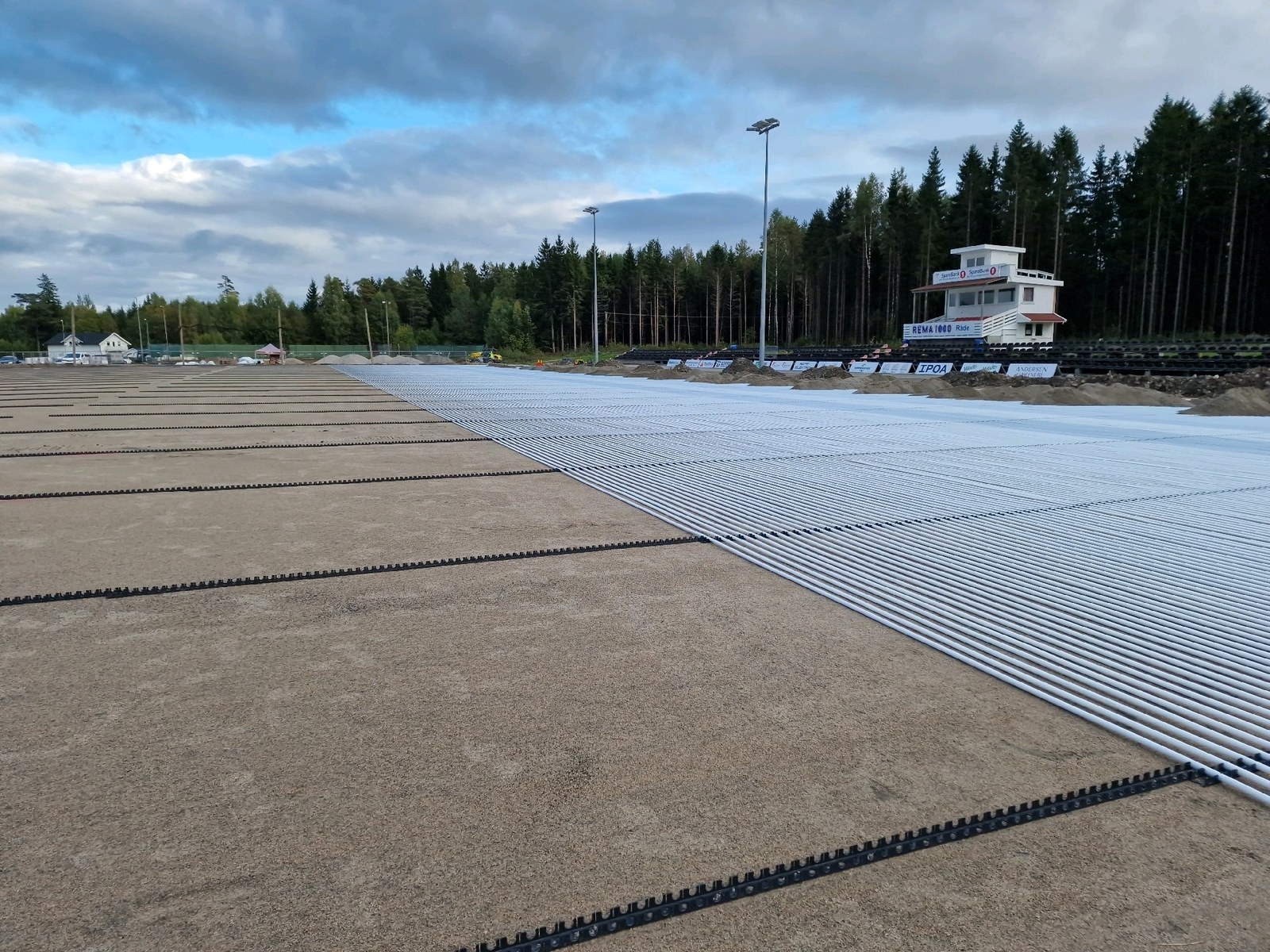

Bilder fra utførelsen
Guider og dokumenter
Spørsmål og svar
Når bør prosjekteringen starte?
Før baneoppbygning, varmekilde og leveransegrenser låses. Ved et dekkskift bør undervarmen kartlegges mens undersøkelsene kan samordnes med arbeidene på banen.
